  採用情報

設備（加工能力）一覧

ライン名称 1号
レベラー
シャーライン		 3号
コンビネーションライン		 4号
コンビネーションライン		 5号
スリッター
ライン		 6号
シャーリング
マシン		 7号
レベラー
シャーライン		 8号
テンション
レベラー
&スリッター
ライン
通板材料 SUS304 2B
を基準とする		 SUS304 No.1
を基準とする		 SUS304 2B
を基準とする		 SUS304 2B
を基準とする		 SUS304 No.1
を基準とする		 SUS304 No.1
を基準とする		 SUS304 2B
を基準とする
レベリング
板厚（mm）		 ― 0.8～12.7 0.3～0.8 ― ― ― 0.5～6.0
スリット
板厚（mm）		 ― 1.5～12.7 0.3～1.5 0.2～1.5 ― ― 0.5～6.0
レベラー
カット板厚（mm）		 0.8～3.0 3.0～12.7 0.3～0.8 ― ― 2.0～12.7 ―
シャーリング
板厚（mm）		 ― ― ― ― 2.0～9.0 ― ―
板幅（mm） 500～1829 800～2200 350～1540 ～360 ～3100 500～2100 610～1650
板長（mm） 500～7900 1500～12800 600～3048 ― ― 1500～12800 ―
コイル内径
（mm）		 508・610 508・610・762 508・610 508 ― 508・610・762 508・610
コイル外径
最大（mm）		 1800 2000 2000 1500 ― 2000 2000
コイル質量
最大（Kg）		 18000 28000 18000 2000 ― 28000 28000
コイル受入 上下 上下 上下 上下 ― 上下 上下
コイル巻取 ― 上 上下 上 ― ― 上
切断方法 ターンシャー ダイセットシャー ハイラップシャー ― ― ダイセットシャー ―
合紙 ○ ○ ○ ○ ✕ ○ ○
保護ビニール ○ ○ ○ ✕ ✕ ○ ○
PAGE TOP▲

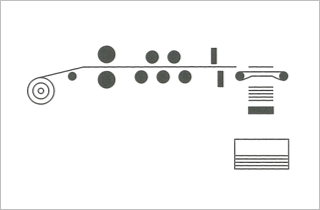

1号レベラーシャーライン

通板材料　　　　　　: SUS304 2Bを基準とする
レベラーカット板厚　: 0.8～3.0mm
板幅　　　　　　　　: 500～1829mm
板長　　　　　　　　: 500～7900mm
コイル内径　　　　　: 508・610mm
コイル外径最大　　　: 1800mm
コイル質量最大　　　: 18000Kg
切断方法　　　　　　: ターンシャー
※ペーパーワインダー・アンワインダー(保護ビニール可)
※自動マーキング(IJP)

アンコイラー
レベラー
シャー

パイラー
PAGE TOP▲

3号コンビネーションライン

コンビネーションラインイメージ3

通板材料　　　　　: SUS304 No.1を基準とする
レベリング板厚　　: 0.8～12.7mm
スリット板厚　　　: 1.5～12.7mm
レベラーカット板厚: 3.0～12.7mm
板幅　　　　　　　: 800～2200mm
板長　　　　　　　: 1500～12800mm
コイル内径　　　　: 508・610・762mm
コイル外径最大　　: 2000mm
コイル質量最大　　: 28000Kg
切断方法　　　　　: ダイセットシャー
※可変式レベラーロール(4種)
※ペーパーワインダー・アンワインダー(保護ビニール可)

アンコイラー
レベラー
操作パネル

シャー
パイラー
リコイラー
PAGE TOP▲

4号コンビネーションライン

コンビネーションラインイメージ4

通板材料　　　　　　: SUS304 2Bを基準とする
レベリング板厚　　　: 0.3～0.8mm
スリット板厚　　　　: 0.3～1.5mm
レベラーカット板厚　: 0.3～0.8mm
板幅　　　　　　　　: 350～1540mm
板長　　　　　　　　: 600～3048mm
コイル内径　　　　　: 508・610mm
コイル外径最大　　　: 2000mm
コイル質量最大　　　: 18000Kg
切断方法　　　　　　: ハイラップシャー
※ペーパーワインダー・アンワインダー(保護ビニール可)
※自動マーキング(IJP)

アンコイラー
レベラー
リコイラー

シャー
パイラー
PAGE TOP▲

5号スリッターライン

スリッターラインイメージ5

通板材料　　　　　　: SUS304 2Bを基準とする
スリット板厚　　　　: 0.2～1.5mm
板幅　　　　　　　　: ～360mm
コイル内径　　　　　: 508mm
コイル外径最大　　　: 1500mm
コイル質量最大　　　: 2000Kg
※ペーパーワインダー・アンワインダー

スリッター前方
スリッター後方
スリッター
PAGE TOP▲

6号シャーリングマシン

シャーリングマシンイメージ6

通板材料　　　　　: SUS304 No.1を基準とする
シャーリング板厚　: 2.0～9.0mm
板幅　　　　　　　: ～3100mm
※逆反り防止装置付

アマダ ESH-3013
アマダ ESH-3013
アマダ ESH-3013
PAGE TOP▲

7号レベラーシャーライン

レベラーシャーラインイメージ7

通板材料　　　　　: SUS304 No.1を基準とする
レベラーカット板厚: 2.0～12.7mm
板幅　　　　　　　: 500～2100mm
板長　　　　　　　: 1500～12800mm
コイル内径　　　　: 508・610・762mm
コイル外径最大　　: 2000mm
コイル質量最大　　: 28000Kg
切断方法　　　　　: ダイセットシャー
※可変式レベラーロール(3種)
※ペーパーワインダー・アンワインダー(保護ビニール可)

アンコイラー
レベラー
シャー

パイラー
PAGE TOP▲

8号テンションレベラー＆スリッターライン

通板材料　　　　　　: SUS304 2Bを基準とする
レベリング板厚　　　: 0.5～6.0mm
スリット板厚　　　　: 0.5～6.0mm
板幅　　　　　　　　: 610～1650mm
コイル内径　　　　　: 508・610mm
コイル外径最大　　　: 2000mm
コイル質量最大　　　: 28000Kg
※ドライ・ウエットハイブリッドレベラー
※可変式レベラーロール(2種)
※ペーパーワインダー・アンワインダー(保護ビニール可)

アンコイラー
レベラー
ブライドルロール

スリッター
リコイラー
PAGE TOP▲
